Controlador de temperatura CTM

Os controladores da série Tinko CTM são controladores de processo e temp de loop duplo, que podem gerenciar zonas duplas simultaneamente para estabilizar a temperatura de ambientes como fornos, embalagem e tratamento térmico. O uso de nossos controladores de loop duplo da série CTM pode economizar tempo e custos de instalação, dando a você um ponto de conexão comum com menos fiação e cortes de painel. O tempo de inatividade também pode ser reduzido, pois os controladores de loop duplo podem ser alterados sem desligar o sistema.

Obtenha uma cotação

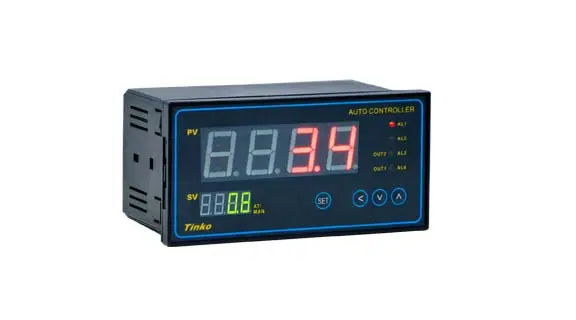

high temperature controller
high temperature controller

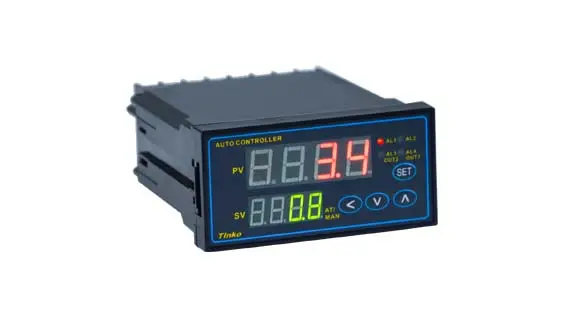

k type temperature controller

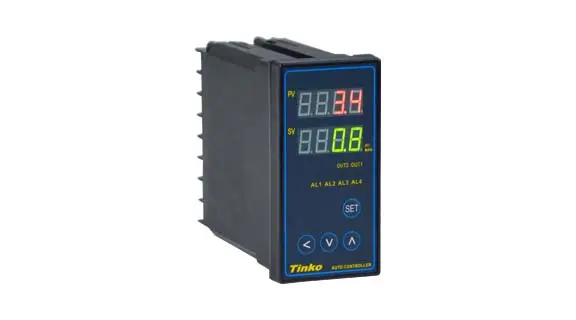

home temperature controller system

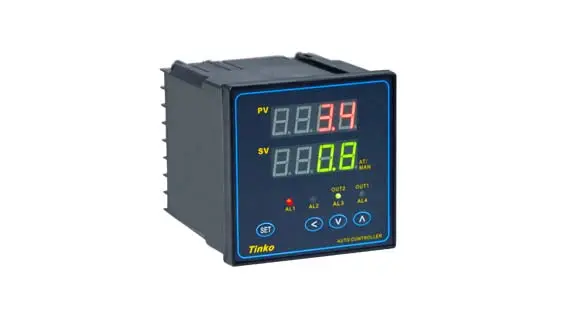

programmable pid temperature controller

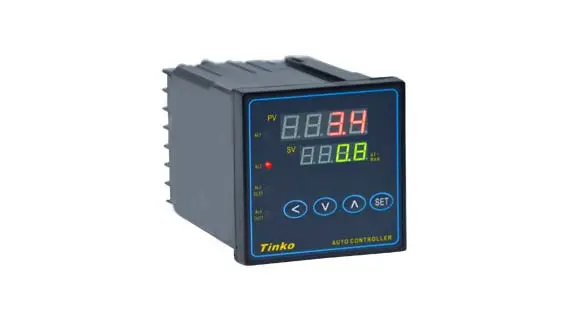

pc temperature controller
Características
Specifications
Funções
Vídeo
Downloads

Características do controlador de temperatura CTM

  • PID auto ajuste, controle manual

  • Alta precisão e resolução

  • Entradas universais e modo de saída

  • Quebre do sensor, reverso, alarme curto

  • Alarme de quebra de aquecedor

  • Saída de alarme de relé opcional

  • Comunicação RS485 opcional

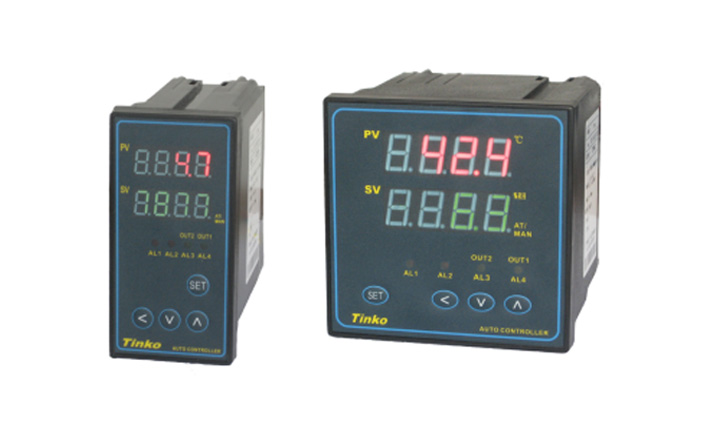

Características do controlador de temperatura CTM

Especificação do controlador de temperatura CTM


Fonte de alimentaçãoAC85 ~ 265V, 50/60Hz
Precisão± 0,5% F.S.
Entrada do sensorTermopar (K, E, J, N, T, B, S)
RTD (Pt100, Pt1000, Cu50, Cu100)
Atual (DC. 0-20 mA, 4-20 mA)
Tensão (DC. 0-10V)
Unidade de exibiçãoLED duplo de 4 dígitos
Resolução0,1 °C
Modo de saídaModo de saída
Unidade SSR (pulso de tensão)
DC. 4 ~ 20mA
DC. 0-10V
Alarme OutpuRelé de contato, AC250V/3A
Comunicação (opção)RS485, protocolo Tinko
Saída auxiliarDC 24V feedback
Ambiente de trabalho0 ~ 50 °C, 25 ~ 85% RH
Tamanho do painel (mm)48*48, 48*96, 96*48, 72*72, 96*96, 160*80

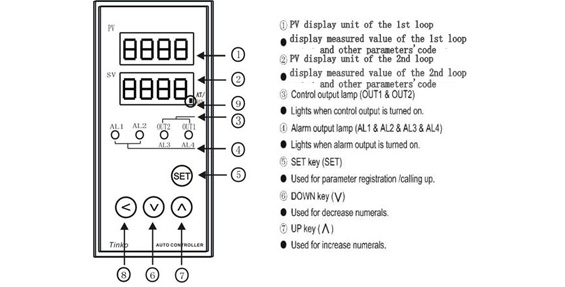

Funções do controlador de temperatura CTM

Código de encomenda

C T L - £ F £ £ £ - £ - £ - £ £ - £ - £ - £ - £ -C

(1) (2) (3) (4) (5) (6) (7) (8)


(1) Tamanho do painel frontal (W× H, mm)

4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96


(2) sinal de entrada & alcance

K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)

T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19,9 ~ 99,9 °C)

801: 4-20mA 402: 0-10V


(3) Saída de controle (para controle de aquecimento)

M: Relé de contato (AC250V, 3A) V: SSR Drive (pulso de tensão)

8: D.C.4-20mA 9: 0-10V


(4) Saída de controle (para controle de refrigeração)

M: Relé de contato (AC250V, 3A) V: SSR Drive (pulso de tensão)

8: D.C.4-20mA 9: 0-10V


(5) saída de alarme

Em branco: Nenhum M: 1 x contato de relé (AC250V, 3A)

MM: 2 x contato de Relé (AC250V, 3A) MMM: 3 x contato de Relé (AC250V, 3A)


(6) Transmitir saída

8: D.C.4-20mA 9: 0-10V

Em branco: Nenhum


(7) saída de feedback de potência

N: Nenhuma saída (pode ser omitida) V4: saída 24Vdc


(8) Comunicação

Em branco: Nenhum C1: comunicação RS485
