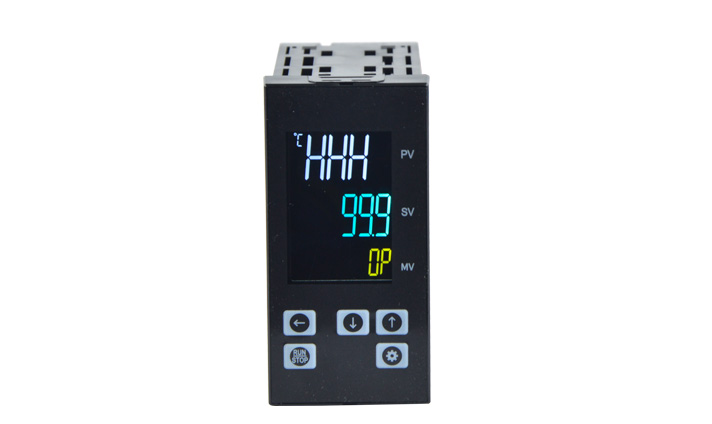

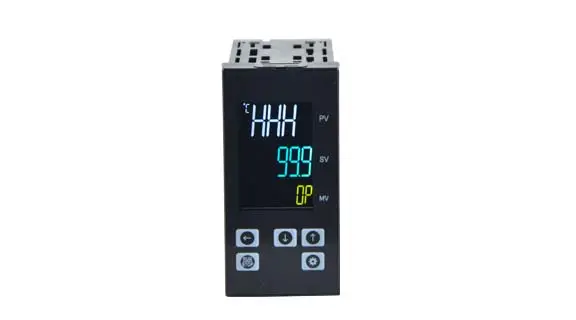

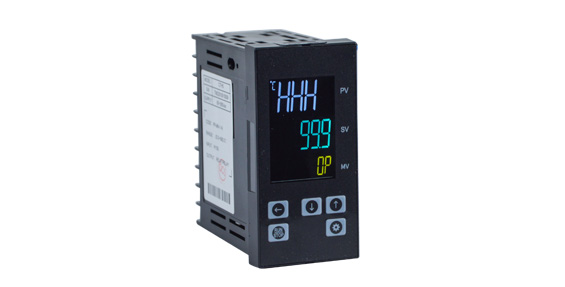

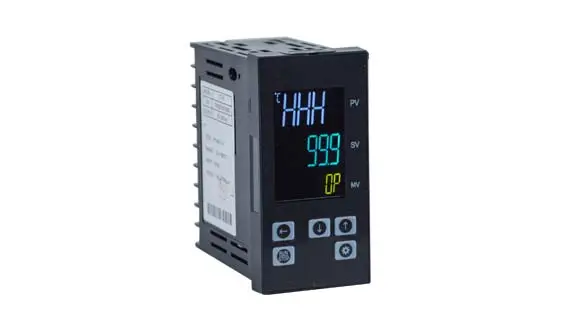

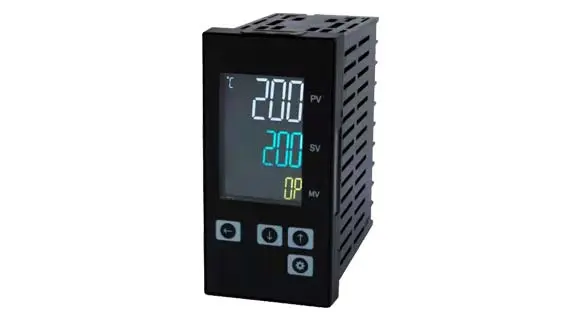

O controlador de montagem em painel da série Tinko CTH é um controlador PID líder da indústria que permite um desempenho ideal, utilizando controle simples e funcionalidade de menu sem recursos complexos. É ideal para aplicações básicas e níveis de uso. Pode ser encomendado como um controlador de processo PID ou como um controlador de temperatura ON/OFF.
PID auto ajuste, controle manual
Display LCD duplo
Alta precisão e resolução
Quebre do sensor, reverso, alarme curto
Alarme de quebra de aquecedor
Saída de alarme de relé opcional
Comunicação RS485 opcional
| Fonte de alimentação | AC85 ~ 265V, 50/60Hz |
| Precisão | ± 0,5% F.S. |
| Entrada do sensor | Termopar (K, E, J, T) |
| RTD (Pt100) | |
| Unidade de exibição | LCD duplo de 3 dígitos |
| Resolução | 1 °C/0,1 °C |
| Modo de saída | Relé de contato, AC250V/3A |
| Unidade SSR (pulso de tensão) | |
| DC. 4 ~ 20mA | |
| Saída de alarme | Relé de contato, AC250V/3A |
| Ambiente de trabalho | 0 ~ 50 °C, 25 ~ 85% RH |
| Tamanho do painel (mm) | 48*96 |
C T H - £ F £ £ £ - £ - £ £ £ - £ - C
(1) (2) (3) (4) (5)
(1) Tamanho do painel frontal (W× H, mm)
5: 48*96
(2) sinal de entrada & alcance
K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)
T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19,9 ~ 99,9 °C)
(3) Saída de controle
M: Relé de contato (AC250V, 3A) V: SSR Drive (pulso de tensão)
8: DC.4-20mA
(4) saída de alarme
Em branco: Nenhum M: 1 x contato de relé (AC250V, 3A)
MM: 2 x contato de Relé (AC250V, 3A) MMM: 3 x contato de Relé (AC250V, 3A)
(5) Comunicação
Em branco: Nenhum C1: comunicação RS485
